橋墩是橋梁最重要的下部構件，對于通航橋梁而言，在惡劣天氣、能見度低的情況下，來往船只很容易迷失方向而撞向橋墩，嚴重影響橋梁安全。
基于雷達的通航橋梁橋墩防撞監控預警系統，能全天時、全天候、遠距離的對可能撞擊橋墩的船只進行監測和多種方式預警。該系統將無線云傳感網技術、移動通信技術、雷達監測相結合，實現橋墩防撞監控預警功能，通過網絡或手機APP讓業主實時掌握橋墩面臨的危險，為橋梁安全保駕護航。

1、 系統作用：

1. 系統為防止船舶在非通航橋洞內通行，以及船舶與橋墩發生相撞的第一級保護設施；保護船舶正常通行的同時保證橋梁的安全。

2. 船舶進入非通航橋洞方向時發出預警，即船舶只能在主橋洞內航行，其他橋洞前方3公里處設置為禁航區，當有船舶駛向禁航區時發出預警信號并自動啟動聲光報警系統，引導船舶駛向正常通航航道方向；

3.在大橋區域兩側海面通航航道上設定安全預警區、禁止駛?cè)雲^(qū)、危險警戒區三道防線，分別設置為“預警警告”“緊急警告”“危急警告”。

4.當有船舶進入通航航道安全警戒區時，系統自動發出聲光預警警告信號，提醒船舶操控人員將船舶駛?cè)胝：降?，提醒大橋管理部門值班人員采取措施，跟蹤、協助船舶駛?cè)胝：降馈?

5.當船舶進入禁止駛?cè)雲^(qū)時發出二級預警警告，促使船舶操控人員緊急駛出禁航區，同時要求大橋管理部門工作人員人工干預，利用監控室語音系統設施，通過管理喇叭喊話方式引導船舶正常航行。

6.當船舶進入危險警戒區時發出緊急告警，要求大橋管理部門工作人員采取緊急應急措施，促使船舶駛?cè)胝Ｍê絽^(qū)。

7.對橋梁附近水域內的過往船舶進行實時監視，如果有船舶航行方向偏離安全航道時系統自動甄別并自動發出聲光預警信號， 將船舶與橋墩發生相撞的概率降低到零，消除一切潛在危險。

2、 項目意義：

通過該系統的防撞預警功能和通航導航功能，避免或者減少船撞事故的發生；為橋梁安全設置一道安全防護保障，防止由于大型船舶的撞擊造成橋梁損壞，乃至造成更大事故發生，在確保橋梁安全的同時確保人民生命財產的安全。

需求背景：據不完全統計，在過去幾十年里，僅發生在我國長江、珠江、黑龍江三大水系干線上的船撞橋事故就達到300起以上。橋防撞問題一直令人關注。為了保障橋墩和主體結構的安全，僅杭州灣大橋管理局此前委托海事部門投入近2000萬元，在大橋區域設置ＶＴＳ系統，在橋區海域設置了７７座配套的永久航標，在南北航道橋主墩安裝了防撞套箱。ＶＴＳ船舶交通管理系統，由雷達、通訊及傳輸系統、多傳感器遠距離監控系統、計算機數據處理系統、氣象采集系統等組成，能夠動態對船舶交通實施監督管理控制。除了設置ＶＴＳ系統之外，大橋管理局又委托科研單位對非通航孔防船撞問題開展專題研究，已確定使用船舶攔截系統方案，預計投入近億元資金。該系統投入使用后，將全面主動攔截“可疑”船只。橋梁防撞與橋面保護數字化視頻預警監控系統有效解決了船撞橋、車撞橋事故發生。

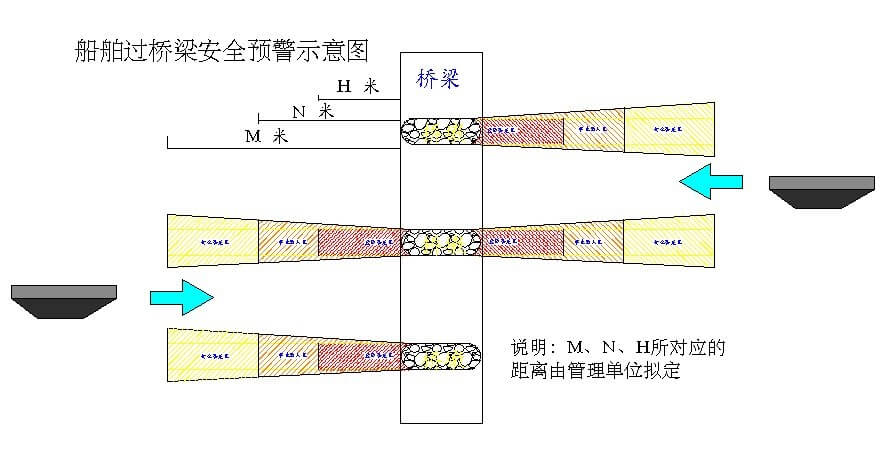

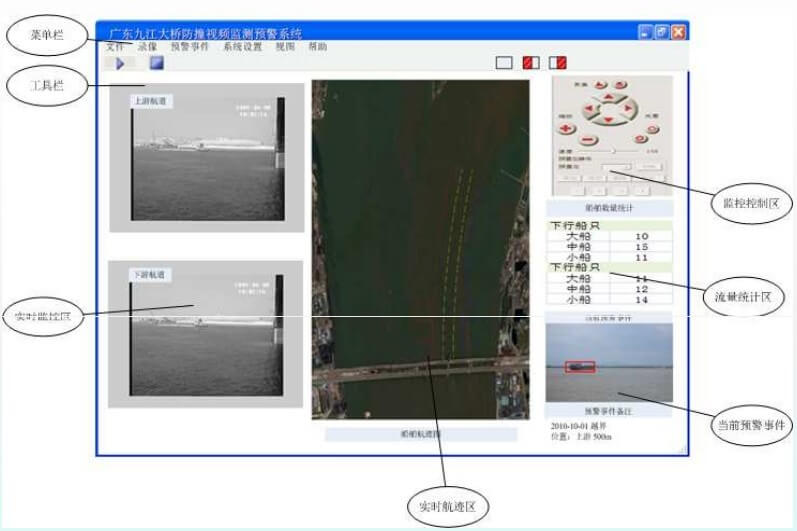

3、 前端視頻預警示意

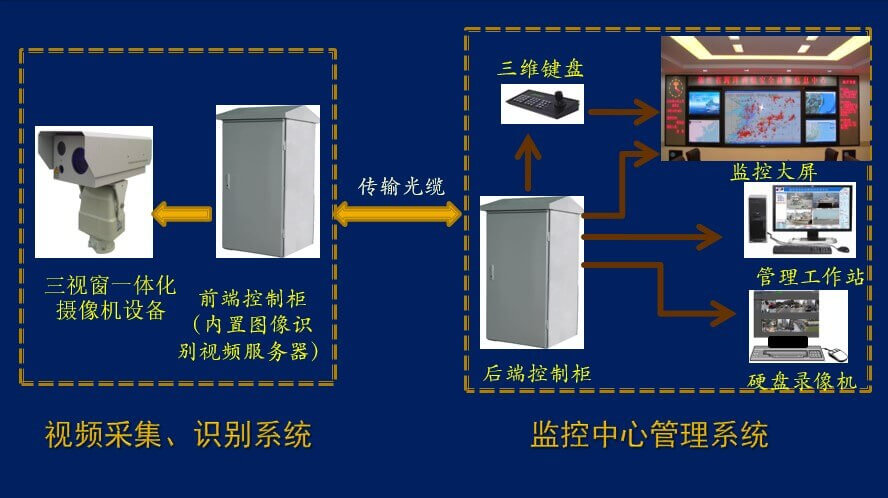

4、系統拓撲圖

5、方案功能與系統特點

◆滿足24小時不間斷監控，能偷識別監控范圍內的船舶大小、位置、航速、方向、航跡、數量信息，并具有觸發預警功能，能夠?qū)﹃J入禁航區域、超速行船、低速行船、強行通航等行為進行判斷，并依據船舶航行特征綜合評定后進行不同級別預警；

◆在發生預警時間后不僅能夠采用聲音和視頻彈出窗口的方式及時通知監控人員，也能夠采用聲、光、通訊等方式與船舶進行溝通、報警、導航。

  ◆發生預警事件后，系統能夠自動抓拍預警圖片，并能夠?qū)︻A(yù)警船舶進行跟蹤；

  ◆對船舶進行瞬態預測預警和主動預警；具有船舶模式自學習功能，對航道內的船舶可進行自動歸類。

6、應用范圍：長江大橋、內河大橋、跨海大橋等橋梁。
