視頻拼接處理器

視頻拼接處理器

詳細描述

概述

視頻處理器是基于可編程邏輯器件和嵌入式Linux操作系統的一款高性能視頻圖像處理器,采用FPGA+ARM的系統架構,運行嵌入式Linux系統,可實現顯示畫面的任意開窗、漫游、疊加、縮放、旋轉等多種顯示效果,并支持多種視頻源輸入模式,也支持IPC的視頻圖像的接入。廣泛應用于安防視頻監控、軍事指揮、交通疏導等眾多行業。

產品特點

1、 FPGA+ARM架構,以高穩定高帶寬 FPGA 純硬件架構為基礎,采用功能化模塊化板卡的硬件設計,實現無限擴展的 FPGA+架構。 u
2、 模塊化插卡式設計,業務卡均采用插卡式設計,為日常使用及維護帶來了極大的方便。
3、擴展槽支持各種業務卡,實現視頻圖像的輸入輸出。
4、支持IPC攝像機解碼(H.264、H.265),最后單屏支持36分割,一張滿配IP解碼卡支持4路800W,16路500W,36路1080P,144路D1同時解碼。
5、支持電腦,投影儀等HDMI/VGA/DVI 分布式輸入拼接處理器。
6、支持電腦,手機投屏處理功能。
7、豐富的接口,輸入支持HDMI/VGA/DVI/SDI,輸出支持HDMI/DVI。
8、單個信號可以在任意 M×N(>0) 個顯示單元上拼接顯示。
9、支持輸入信號任意拼接、開窗、漫游,支持圖層疊加,單屏支持4個圖層。
10、單屏最大支持36畫面分割,需要和IP卡配合使用。
11、智能縮放技術,圖像縮放采用智能多相位濾波算法,根據圖像特點自動選擇最優的濾波系數,圖像接近失量級
12、無極縮放效果,保證更多細節,邊緣無鋸齒以及很好的銳度。
13、最大支持3840*2160像素超高分辨率底圖
14、支持LED滾動字幕功能,LED字幕需要占用一個圖層。
15、多平臺的客戶端統一管理,自動探測輸入輸出信號和業務卡。
16、支持矩陣切換,處理器內部集成矩陣功能,支持單個信號源開多個窗口同時顯示。
17、豐富的接口,輸入支持HDMI/VGA/DVI/SDI,輸出支持HDMI/DVI。
網絡及多媒體處理技術
18、IP流實時解碼,支持H.264/H.265解碼,支持ONVIF、RTSP等網絡流媒體協議,可兼容市面主流品牌網絡攝像機(IPC)、NVR、視頻流媒體服務器等;單個網口最大支持72路D1/32路720P/18路1080P/4路4K解碼。
19、支持手機、平板電腦、筆記本電腦屏幕鏡像推送功能。

技術參數

類別

機箱型號

3U Std

6U Std

12U Std

機箱規模

輸入槽位

4

9

18

輸出槽位

5

9

18

主控槽位

1

1

1

最大輸入輸出規模

16進10出

36進18出

72進36出

網絡控制

標配

RS232通信

標配

平板控制

支持Android/IOS

PC客戶端控制

標配Windows圖形化拼接控制軟件,簡單易用:

視頻輸入(選配)

輸入業務卡

支持4通道HDMI/DVI信號輸入,HDMITpyeA接口/ DVI-I接口,支持HDCP,SDI,BNC等,最大支持分辨率1920*1080@60Hz;

視頻輸出(選配)

輸出業務卡

單板2通道輸出,單屏支持4個圖層開窗疊加;HDMI Type A接口(母頭)/ DVI-I接口(母頭),支持HDMI1.3和數字信號保護協議HDCP等,最大支持分辨率1920*1080@60Hz;

IP視頻解碼卡(選配)

網絡攝像機視頻流輸入

支持1路1000M網口輸入,單網口支持18路1080P、32路720P,72路D1視頻解碼,支持H.264及H.265視頻壓縮格式;

基礎參數

矩陣切換

處理器自帶矩陣功能,支持所有輸入信號任意切換至所有輸出端口。

畫面拼接

支持任意拼接組合,支持畫面開窗、漫游、縮放功能;

畫面分割

IPC網絡信號支持最大單屏36分割;

地圖模式

支持超高分辨率靜態圖像疊加顯示。開啟底圖時,默認占用最底層窗口通道。底圖顯示支持3種模式:所有屏幕單屏顯示、所有屏幕拼接顯示、部分連續區域拼接顯示

高清矢量字幕(選配)

超高清點對點矢量字幕,支持動態字幕和靜態字幕,可以任意編輯顯示內容、字體、顏色等參數。

無黑場實時切換

信號切換時不會出現黑場、花屏現象。

輸入輸出板卡自動探測

實時探測當前處理器所有插入的板卡。

輸入信號自動探測

實時探測每一路輸入是否有信號接入,輸入板卡及客戶端軟件均有狀態指示;

電源

100W電源適配器

200W電源適配器

350W電源適配器

工作溫度/濕度

工作溫度:-10℃~50℃/相對濕度:5℃~95℃無冷凝

尺寸

寬x深x高

437x428x133.5

寬x深x高

437x428x311.5

寬x深x高

437x428x623

重量

<=20KG(滿配)

<=35KG(滿配)

<=70KG(滿配)

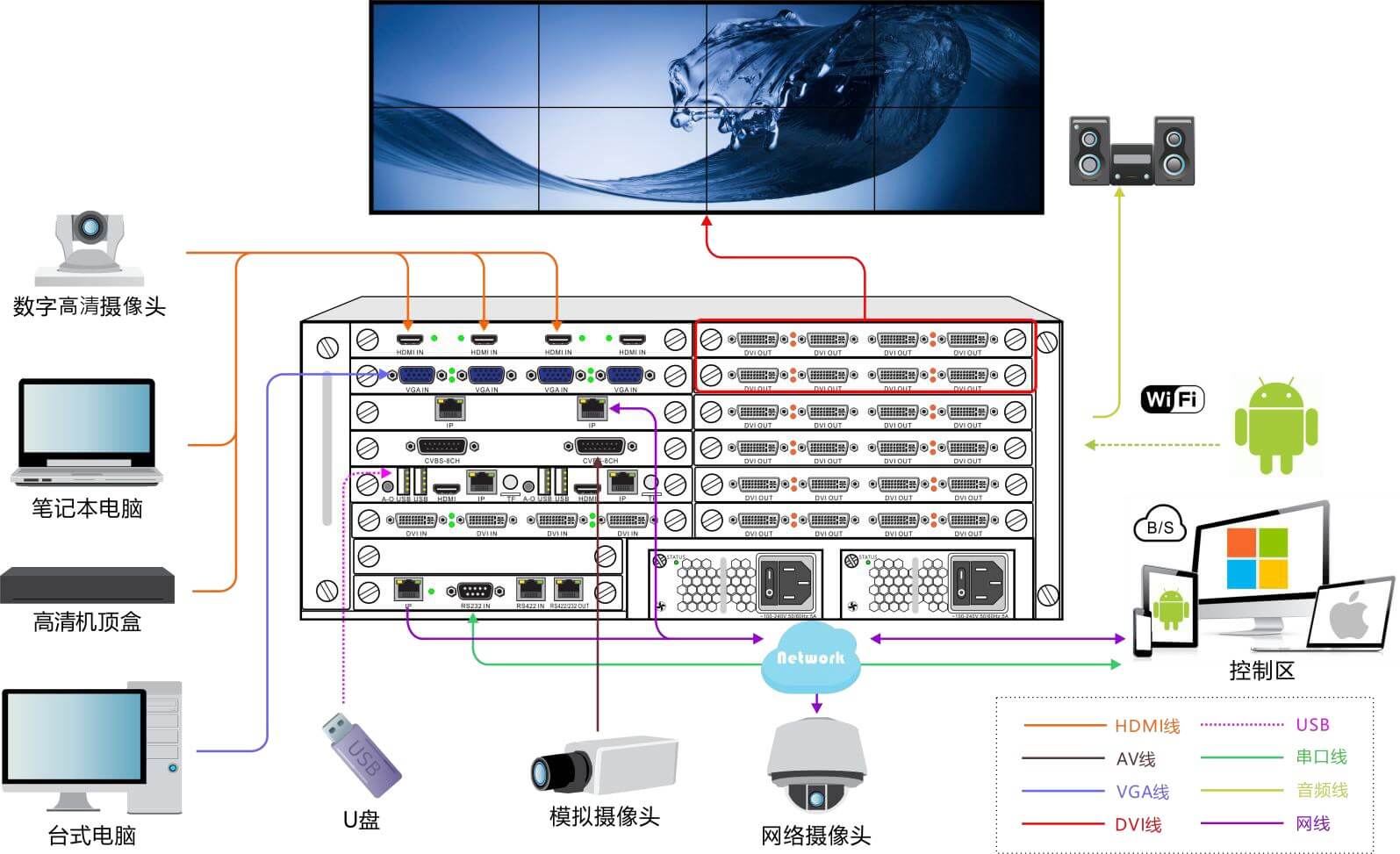

系統拓撲圖
